Utilisation :
Ce produit s’utilise avec le VRX ( Volet Roulant demi-linteau Le Nouy ) présentant un support à palier lisse ou roulement à billes alésage 18.
Se monte côté opposé manœuvre et côté manœuvre sangle ou treuil avec entraînement carré de 10.
Butée à 35 mm pour fonction escamotable.
Matière :
Polyamide teinté masse noir.
Attention :
Poids maxi VR : 25 kg
Caractéristiques :

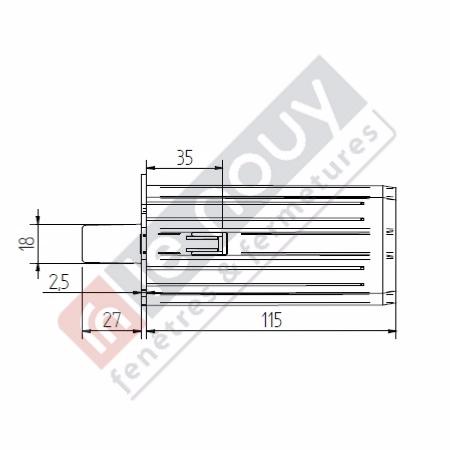

Cet embout escamotable en polyamide adapté pour le tube ZF64, conçu avec une butée intermédiaire pouvant être escamotée pour permettre la rétractabilité dans le tube simplifiant ainsi les démontages.
La forme téton Ø 18 de l’épaulement permet l’appui dans des paliers lisses ou roulements à billes pour réaliser des montages dits « arbre porteur, manœuvre hors joues ».
L’alésage carré 10 permet la liaison avec les treuils ou poulies pour assurer l’entraînement de l’arbre.
Un perçage est prévu pour montage d’une vis permettant le blocage axial de l’axe d’entraînement carré de 10 si nécessaire.
Limites d’emploi – Préconisation
1) Embout complètement engagé dans le tube
a) utilisation jusqu’à 25kg sans préconisation particulière.
2) Embout engagé à la limite de la butée d’escamotabilité.
a) jusqu’à 16 kg : aucune préconisation particulière
b) de 16 à 20kg : visser les 2 embouts au tube .
Remarque : dans tous les cas où les supports de l’arbre peuvent s’écarter, il est nécessaire de visser le ou les embouts ainsi que les tandems au tube d’enroulement.
