Utilisation :
Ce produit s’utilise dans les concepts bloc baie PVC, coffre rénovation alu extérieur fonctionnant avec un système de flasque de guidage tournant.
Se monte côté opposé manœuvre et côté manœuvre sangle ou treuil .
S'utilise dans des concepts à téton mâle Ø 12.
S'utilise obligatoirement avec moyeux crabot ZF ou roulement à billes Ø 28.
Permet montage flasques et poulies clippables.
Matière :
Polyamide teinté masse noir.
Attention :
Poids maxi VR : 25 kg
Caractéristiques :

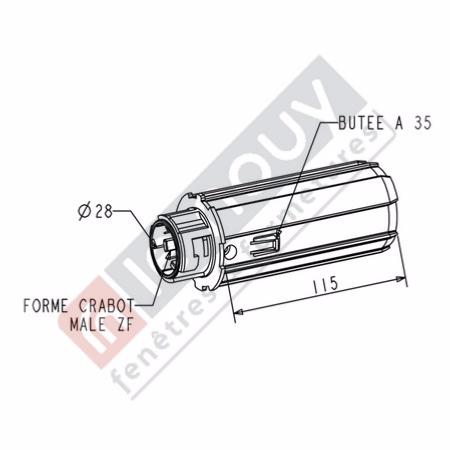

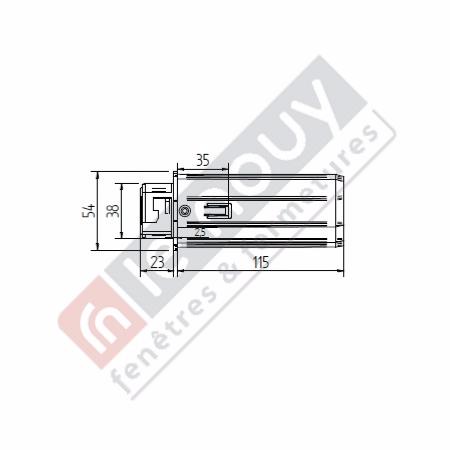

Cet embout escamotable en polyamide, adapté pour le tube ZF54, conçu avec une butée intermédiaire pouvant être escamotée pour permettre la rétractabilité dans le tube simplifiant ainsi les démontages.
La forme extérieure de l’épaulement permet le montage de toute la gamme de poulies et flasques clippables.
L’empreinte interne de cet épaulement présente 2 formes complémentaires pour :
- montage de roulement à billes Ø 28
- ou montage de toute la gamme de moyeu crabot mâle ZF.
Limites d’emploi – Préconisation
Définies selon conditions de montage, l’arbre étant toujours constitué de 2 embouts.
1) les 2 embouts sont complètement engagés dans le tube
SANS LIMITE D'EMPLOI, SUIVRE LES LIMITES D’EMPLOI DU TUBE.
2) Sur les 2 embouts :
- un embout engagé complètement côté manœuvre.
- un embout engagement limité à la butée d’escamotabilité côté opposé manœuvre.
a) jusqu’à 20kg : aucune préconisation particulière
b) au-delà de 20 kg : visser l’embout escamoté au tube
Nota : attention, respectez les limites d’emploi du tube.
3) Les 2 embouts : engagement limité à la butée d’escamotabilité.
a) jusqu’à 16 kg : aucune préconisation particulière
b) au-delà : visser les 2 embouts au tube .
